Εξατομικευμένο εξωτερικό κουτί διανομής φόρτισης ηλεκτρικών οχημάτων αδιάβροχο: 16 μεγέθη είναι διαθέσιμα, παρέχοντας ευέλικτες λύσεις για ταίριασμα πασσάλων φόρτισης

2026-04-22 0 Αφήστε μου ένα μήνυμα

Πώς να σχεδιάσετε κιβώτιο διανομής για υπαίθριο σωρό φόρτισης ηλεκτρικών οχημάτων;

Με την επιταχυνόμενη ανάπτυξη των εγκαταστάσεων φόρτισης ηλεκτρικών οχημάτων παγκοσμίως, η ζήτηση για εξωτερικά κιβώτια διανομής για την υποστήριξη πασσάλων φόρτισης αυξάνεται συνεχώς. Σε αντίθεση με τα εσωτερικά κιβώτια διανομής, τα εξωτερικά κιβώτια διανομής για φόρτιση πασσάλων πρέπει να πληρούν πολλαπλές απαιτήσεις, όπως μόνωση από τη βροχή, προστασία από τη σκόνη, απαγωγή θερμότητας, παρατήρηση και προστασία ασφαλείας.

Σύμφωνα με τα πραγματικά σενάρια εφαρμογών των Κορεατών πελατών, η Ouyue Electric Co., Ltd. της Κίνας έχει αναπτύξει μια προσαρμοσμένη σειρά κουτιών διανομής φόρτισης ηλεκτρικών οχημάτων αδιάβροχης εξωτερικής χρήσης, η οποία περιλαμβάνει 16 διαφορετικά μεγέθη και μπορεί να προσαρμοστεί σε σωρούς φόρτισης διαφορετικών δυνάμεων και διαμορφώσεων. Ακολουθεί μια εισαγωγή σε ένα από τα τυπικά μεγέθη.

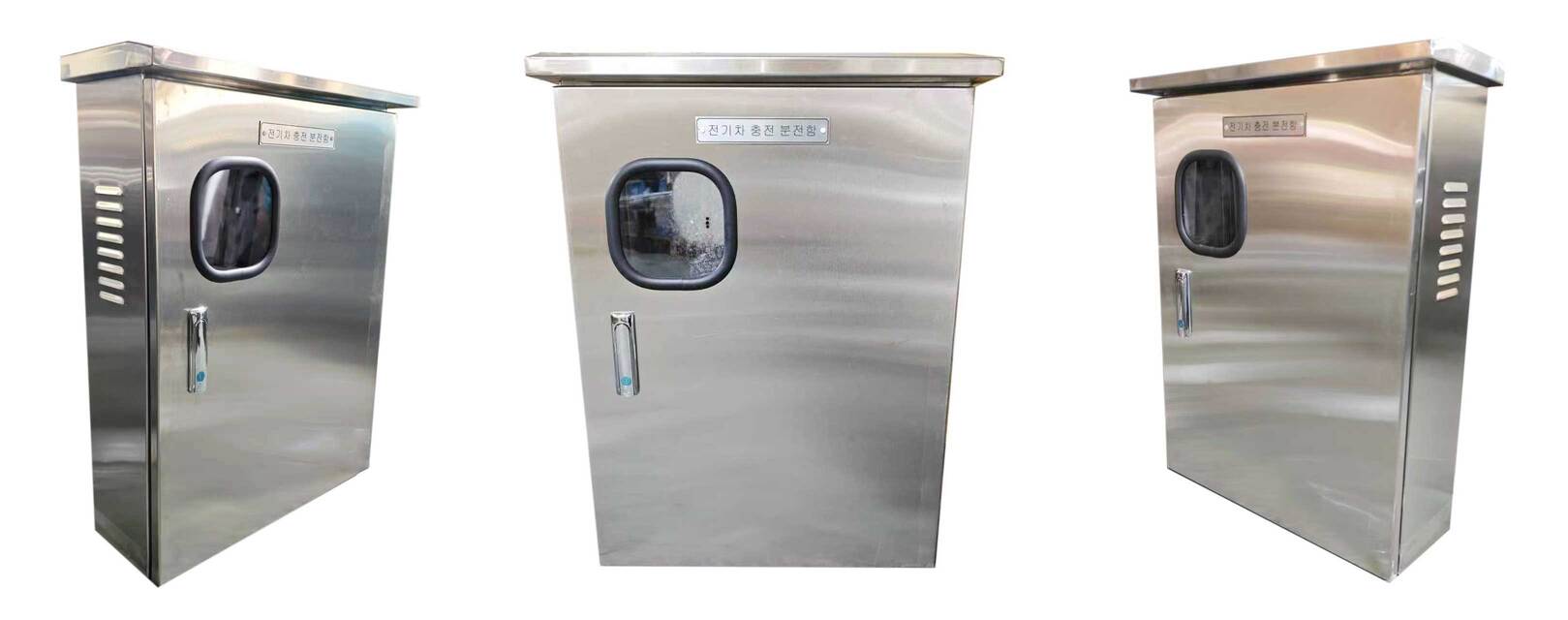

Κύρια δομικά χαρακτηριστικά

Θέση των εξαρτημάτων	Περιγραφή σχεδίου	Λειτουργία λειτουργίας
Πάνω από το κουτί	Σχέδιο αδιάβροχης μαρκίζας, μπροστινή προέκταση μαρκίζας με άκρη που στάζει	Αποτρέψτε τη διείσδυση του νερού της βροχής στη ραφή της πόρτας και προστατέψτε τα εσωτερικά ηλεκτρικά εξαρτήματα
Μπροστινό μέρος του κουτιού	Εξοπλισμένο με κλειδαριά αεροπλάνου (Αδιάβροχη σειρά AB), κλειδώστε το σώμα στο ίδιο επίπεδο με την πλάκα της πόρτας	Αντικλεπτική και αντικλεπτική, με στεγανοποιητική ταινία για βελτίωση της αδιάβροχης στάθμης
Μπροστινό μέρος του κουτιού	Προσαρμοσμένη πινακίδα με τα περιεχόμενα του "Electric Vehicle Charging and Distribution Box"	Η αναγνώριση του προϊόντος είναι σαφής, εύκολη στον εντοπισμό και τη συντήρηση επί τόπου
Μπροστινό μέρος του κουτιού	Τετράγωνο γυαλί παρατήρησης, διπλό σκληρυμένο γυαλί	Παρατηρήστε την κατάσταση των εσωτερικών ενδείξεων, των ενδείξεων ή των ηλεκτρονικών εξαρτημάτων χωρίς να ανοίξετε την πόρτα
Και οι δύο πλευρές του κουτιού	Εξαερισμός τύπου περσίδας	Σχηματίστε το κανάλι απαγωγής θερμότητας με συναγωγή, μειώστε τη θερμοκρασία στο κουτί
Κάτω μέρος του κουτιού	Κρατήστε ανοιχτές οπές για τη διεπαφή πασσάλων φόρτισης	Είναι βολικό να εισάγετε και να οδηγείτε τη γραμμή τροφοδοσίας και τη γραμμή σήματος του σωρού φόρτισης και είναι σφραγισμένο και αδιάβροχο

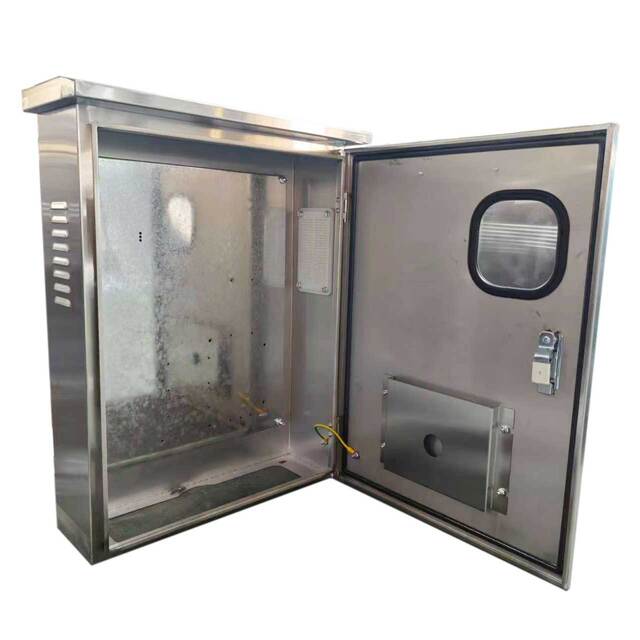

Εσωτερική διάταξη: δεσμευμένη τοποθεσία εγκατάστασης

Σύμφωνα με τις ανάγκες του πελάτη, το κουτί διανομής έχει προσχεδιαστεί και έχει κρατήσει τη θέση εγκατάστασης των διαφόρων ηλεκτρικών εξαρτημάτων που απαιτούνται από το σωρό φόρτισης του ηλεκτρικού οχήματος. Οι χρήστες μπορούν να εγκαταστήσουν τα ακόλουθα στοιχεία σύμφωνα με την πραγματική διαμόρφωση:

Κεντρικός διακόπτης εισόδου (πλαστική θήκηδιακόπτης κυκλώματος) θέση εγκατάστασης, με τυπική ράγα οδηγού DIN
Ειδικό σταθερό στήριγμα για μονάδα φόρτισης
Θέση τοποθέτησης επαφής εναλλασσόμενου ρεύματος και έξυπνου μετρητή (στερέωση ράγας στήριξης ή κάτω πλάκας)
Μύτη εγκατάστασης προστατευτικού υπέρτασης (SPD, Αντικεραυνική προστασία Τύπου 2).
Γειωμένη ράβδος χαλκού και μηδενική ράβδος ακροδεκτών
Κρατήστε μπιτ για βοηθητικό τροφοδοτικό και μονάδα επικοινωνίας PLC

Σημείωση: Το εσωτερικό του κουτιού υιοθετεί αρθρωτό σχεδιασμό χωρισμάτων και κάθε περιοχή χωρίζεται με αυλάκωση καλωδίωσης, έτσι ώστε η διαδρομή γραμμής να είναι καθαρή, κάτι που είναι βολικό για επιτόπια καλωδίωση και μετέπειτα συντήρηση. Όλες οι δεσμευμένες θέσεις σχεδιάζονται σύμφωνα με τις τυπικές απαιτήσεις ηλεκτρικής απόστασης και απαγωγής θερμότητας για να διασφαλιστεί η ασφαλής λειτουργία μετά την εγκατάσταση των εξαρτημάτων.

Σενάριο εφαρμογής κουτιού φόρτισης και διανομής ηλεκτρικών οχημάτων αδιάβροχης εξωτερικού χώρου

Αυτή η σειρά κουτιών διανομής χρησιμοποιείται ευρέως για:

Υπόγειο γκαράζ και σωρό φόρτισης εδάφους σε κατοικημένη περιοχή
Δημόσιοι σταθμοί φόρτισης, σωροί φόρτισης σε χώρους εξυπηρέτησης υψηλής ταχύτητας
Εμπορικά κέντρα, εγκαταστάσεις φόρτισης χώρων στάθμευσης κτιρίων γραφείων
Ειδικό σωρό φόρτισης για σταθμό λεωφορείων και logistics park

Πλεονεκτήματα προσαρμοσμένης υπηρεσίας από το εργοστάσιο πηγής Yue

Ευέλικτη αντιστοίχιση δεκαέξι μεγεθών: ίδιο στυλ εμφάνισης, διαφορετικός όγκος, προσαρμογή στη διαφοροποιημένη σκηνή από οικιακό αργό γέμισμα έως δημόσιο σωρό γρήγορου γεμίσματος.
Προσαρμογή ολόκληρης της διαδικασίας: από το μέγεθος του κουτιού, την εσωτερική δεσμευμένη διάταξη έως το χρώμα, το περιεχόμενο της πινακίδας μπορεί να προσαρμοστεί κατά παραγγελία.
Γρήγορη στεγανοποίηση: ο χρόνος παράδοσης του δείγματος είναι 5-7 εργάσιμες ημέρες, υποστηρίζοντας πελάτες στο εξωτερικό να επιβεβαιώσουν τα σχέδια εξ αποστάσεως.
Παράδοση παρτίδας: Η χωρητικότητα παράδοσης είναι επαρκής για την κάλυψη όλων των ειδών μεγάλων αναγκών προμηθειών.

lectric Co., Ltd. επικεντρώνεται στηνκατασκευή μεταλλικών ηλεκτρικών κουτιών για περισσότερα από δέκα χρόνια,και έχει συσσωρεύσει πλούσια εμπειρία προσαρμογής στον τομέα των κιβωτίων φόρτισης και διανομής ηλεκτρικών οχημάτων. Η εταιρεία είναι εξοπλισμένη με γραμμές κοπής με λέιζερ, κάμψη CNC, αυτόματο ψεκασμό και γραμμές συναρμολόγησης για την υποστήριξη της όλης διαδικασίας παραγωγής από τα σχέδια μέχρι τα τελικά προϊόντα.

Με επαγγελματικές τεχνικές λύσεις και αξιόπιστη ποιότητα παράδοσης, η Ouyue Electric παρέχει μακροπρόθεσμη και σταθερή προστασία για τις εγκαταστάσεις φόρτισής σας.Καλώς ήρθατε να συμβουλευτείτε και να αγοράσετε.
