Γνωρίζετε τα βασικά εξαρτήματα στο κουτί διανομής;

Γνωρίζετε τα βασικά εξαρτήματα στο κουτί διανομής;

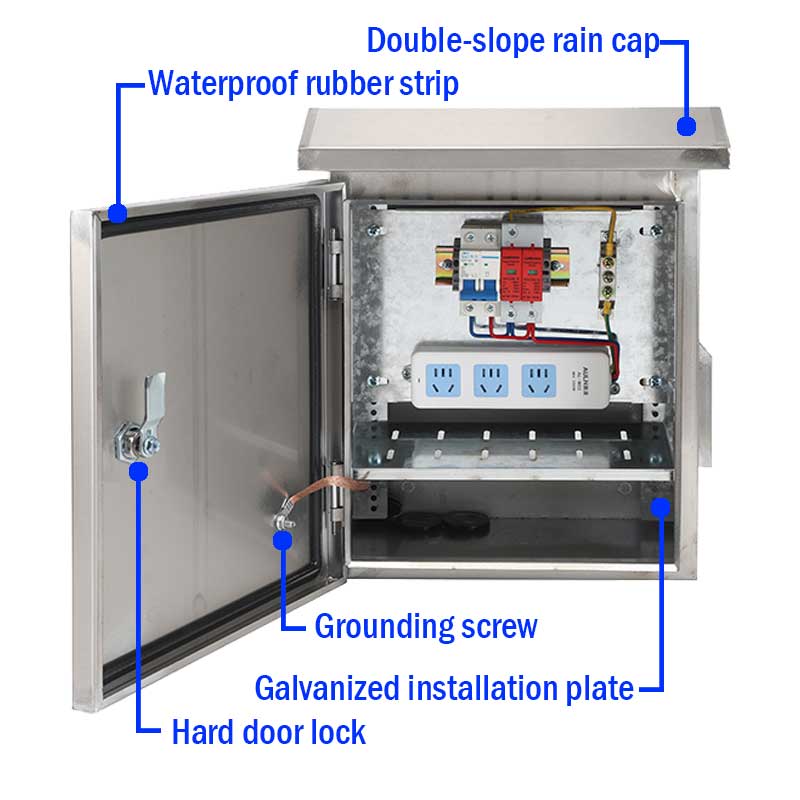

Ανοίξτε το κουτί διανομής, που υπάρχει μπροστά από τον διακόπτη κυκλώματος, τον ακροδέκτη, τη μονάδα προστασίας και άλλα εξαρτήματα του ηλεκτρικού συστήματος. Κάθε εξάρτημα αναλαμβάνει μια σαφή λειτουργία για να εξασφαλίσει από κοινού την ασφαλή κατανομή και τη σταθερή λειτουργία της ισχύος. Παρακάτω, China Ouyue Electric για να αποσυναρμολογήσετε τα βασικά εξαρτήματα του κουτιού διανομής και την αρχή λειτουργίας του.

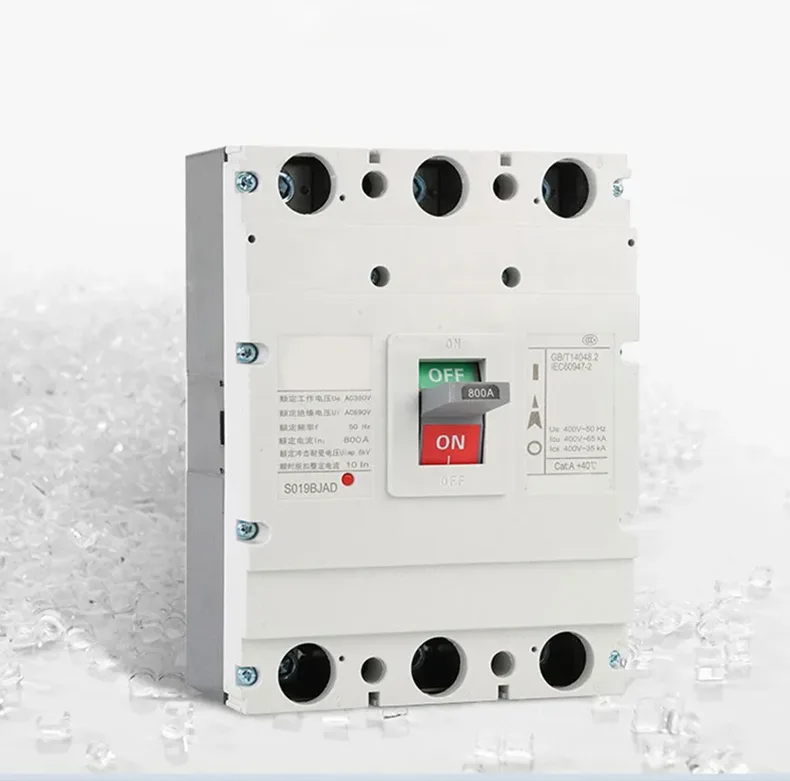

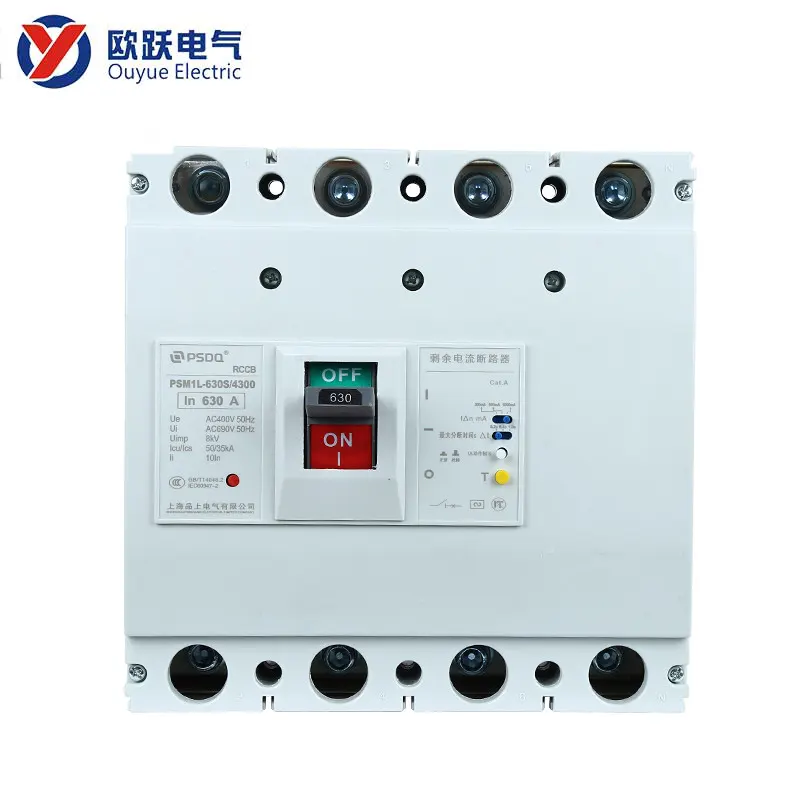

Διακόπτης κυκλώματος - το βασικό συστατικό της προστασίας κυκλώματος

Ο διακόπτης κυκλώματος είναι το βασικό συστατικό της προστασίας κυκλώματος στο κιβώτιο διανομής. Η λειτουργία του είναι να διακόπτει αυτόματα το ρεύμα όταν υπάρχει σφάλμα υπερφόρτωσης ή βραχυκυκλώματος στο κύκλωμα και να εμποδίζει την υπερθέρμανση του κυκλώματος να προκαλέσει ζημιά στον εξοπλισμό ή ατυχήματα ασφαλείας.

• Αρχή λειτουργίας: Όταν το ρεύμα μέσω του διακόπτη κυκλώματος υπερβαίνει την ονομαστική τιμή ή συμβαίνει βραχυκύκλωμα, το εσωτερικό θερμοευαίσθητο στοιχείο ή ο ηλεκτρομαγνητικός μηχανισμός ενεργοποιεί τη συσκευή απενεργοποίησης, έτσι ώστε ο διαχωρισμός των επαφών, διακόπτοντας έτσι το κύκλωμα. Μετά την αντιμετώπιση προβλημάτων, ο διακόπτης κυκλώματος μπορεί να μηδενιστεί χειροκίνητα για να αποκατασταθεί η παροχή ρεύματος.
• Συνήθεις τύποι: θερμικός διακόπτης κυκλώματος που χρησιμοποιεί κάμψη διμεταλλικής πλάκας για την επίτευξη ενεργοποίησης, κατάλληλος για προστασία από υπερφόρτωση. Ο μαγνητικός διακόπτης κυκλώματος βασίζεται στο ηλεκτρομαγνητικό πηνίο για να ενεργεί γρήγορα τη στιγμή του βραχυκυκλώματος και ο χρόνος απόκρισης είναι μικρότερος. Ο θερμικός μαγνητικός διακόπτης κυκλώματος συνδυάζει τους δύο μηχανισμούς και λαμβάνει υπόψη τις απαιτήσεις απόκρισης προστασίας υπερφόρτωσης και προστασίας από βραχυκύκλωμα, που χρησιμοποιείται ευρέως στα κιβώτια διανομής επί του παρόντος.

Στο κιβώτιο διανομής, κάθε διακόπτης κυκλώματος αντιστοιχεί σε ένα ανεξάρτητο κύκλωμα για την πραγματοποίηση του ελέγχου διακλάδωσης διαφορετικών κυκλωμάτων όπως φωτισμού, πρίζας και ειδικού εξοπλισμού, που είναι βολικό για την αντιμετώπιση προβλημάτων και την καθημερινή συντήρηση.

Ασφάλεια - στοιχείο προστασίας από υπερένταση μιας χρήσης

Οι ασφάλειες εξακολουθούν να χρησιμοποιούνται σε ορισμένα σενάρια που απαιτούν υψηλή ταχύτητα απόκρισης προστασίας. Η ασφάλεια είναι μια συσκευή προστασίας μίας χρήσης, η λειτουργία της είναι να διακόπτει το κύκλωμα σφάλματος στη δική της λειτουργία σύντηξης.

Η ασφάλεια είναι εξοπλισμένη με τήγμα μετάλλων, όταν το ρεύμα που διέρχεται υπερβαίνει το όριο φορτίου του, το τήγμα συντήκεται γρήγορα, αποσυνδέοντας το κύκλωμα. Επειδή η διαδικασία σύντηξης είναι σχεδόν στιγμιαία, οι ασφάλειες χρησιμοποιούνται συχνά για την προστασία ηλεκτρονικών συσκευών ακριβείας ή κρίσιμων οργάνων.

Συσκευή προστασίας από υπερτάσεις - ειδική μονάδα για την καταστολή της παροδικής υπέρτασης

Το σύστημα τροφοδοσίας του κτιρίου είναι ευάλωτο σε κεραυνούς, εκκίνηση και διακοπή μεγάλου εξοπλισμού ή διακυμάνσεις του δικτύου ηλεκτρικής ενέργειας, με αποτέλεσμα παροδική υπέρταση. Ο ρόλος της συσκευής προστασίας από υπερτάσεις (SPD) είναι να εκφορτώνει γρήγορα αυτήν την υπέρταση στο άκρο γείωσης, να περιορίζει την τάση της θύρας της συσκευής, προστατεύοντας έτσι τον ηλεκτρικό εξοπλισμό υποστήριξης.

Σύμφωνα με τη διαφορά της θέσης εγκατάστασης και του επιπέδου προστασίας, το SPD μπορεί να χωριστεί σε τρεις κύριες κατηγορίες:

Προστατευτικό ΚΕΡΑΥΝΟΥ Τύπου 1: εγκατεστημένο στο ερμάριο της κύριας εισερχόμενης γραμμής, που χρησιμοποιείται για την προστασία από άμεσο κεραυνό ή ισχυρό κύμα που εισάγεται από εξωτερικές γραμμές.

Τύπος 2 SPD: ρυθμίζεται στο κουτί διανομής για την καταστολή της υπέρτασης λειτουργίας που προκαλείται από την εκκίνηση και τη διακοπή του εξοπλισμού υψηλής ισχύος στο κτίριο.

Τύπος 3 SPD: εγκατεστημένο στην υποδοχή ακροδεκτών ή στο μπροστινό άκρο του εξοπλισμού, παρέχοντας λεπτή προστασία για έναν μόνο εξοπλισμό ακριβείας.

Επιλέξτε Ou Yue, επιλέξτε Major

Η China Ouyue Electric Co., Ltd. έχει περισσότερα από δέκα χρόνια συσσώρευσης τεχνολογίας στον τομέα της κατασκευής μεταλλικών κουτιών διανομής, προϊόντων που καλύπτουν οικιακά, εμπορικά και βιομηχανικά σενάρια.

Δεν παρέχουμε μόνο τυποποιημένα προϊόντα κουτιών διανομής, αλλά και σύμφωνα με τις ανάγκες των πελατών στη διαμόρφωση εξαρτημάτων, τη δομή του κιβωτίου, το επίπεδο προστασίας και άλλες πτυχές της προσαρμοσμένης παραγωγής, για να ανταποκριθούμε στις απαιτήσεις ασφάλειας διαφορετικού περιβάλλοντος ηλεκτρικής ενέργειας.

Καλωσορίστε νέους και παλιούς πελάτες που θα έρθουνσυμβουλευτείτε και αγοράστε, Η Ouyue Electric είναι πρόθυμη να επαγγελματικά προϊόντα και υπηρεσίες για την ασφάλεια της ηλεκτρικής σας ενέργειας να παρέχει αξιόπιστη εγγύηση.
