Εξωτερικό κουτί διανομής εποχής καταιγίδας πώς να αντικεραυνική προστασία; Ανάλυση σχεδίασης γειωμένης ράβδου χαλκού και προστασίας από υπερτάσεις του κουτιού διανομής από ανοξείδωτο χάλυβα

I. Οι κεραυνοί δεν χωρίζουν μόνο την οροφή -- γιατί τα εξωτερικά κουτιά διανομής χρειάζονται αντικεραυνική προστασία;

Όταν ο κεραυνός χτυπά ένα κτίριο ή το γειτονικό έδαφος, το στιγμιαίο ρεύμα μπορεί να φτάσει σε μεγέθη που κυμαίνονται από δεκάδες κιλοαμπέρ έως εκατοντάδες κιλοαμπέρ. Αυτό το μεγάλο ρεύμα παλμού απειλεί τα εξωτερικά κιβώτια διανομής μέσω δύο βασικών οδών:

1. Άμεσος κεραυνός: Ο κεραυνός προσκρούει άμεσα στο κιβώτιο διανομής ή στα συνδεδεμένα καλώδια. Ενώ η πιθανότητα αυτού του σεναρίου είναι χαμηλή, μόλις συμβεί, ο εσωτερικός εξοπλισμός του κιβωτίου διανομής καταστρέφεται σχεδόν εντελώς ακαριαία.

2.Προκαλούμενος κεραυνός και κύμα ηλεκτρικού δικτύου: Ένα πολύ πιο συνηθισμένο σενάριο συμβαίνει όταν ο κεραυνός χτυπά μια μακρινή γραμμή τροφοδοσίας ή ένα καλώδιο επικοινωνίας, δημιουργώντας μια υπέρταση που διαδίδεται κατά μήκος του αγωγού στο κιβώτιο διανομής. Εναλλακτικά, ένας κεραυνός σε παρακείμενο έδαφος προκαλεί υπέρταση στα εισερχόμενα και εξερχόμενα καλώδια του κουτιού διανομής μέσω έντονων ηλεκτρομαγνητικών παλμών. Αυτή η "έμμεσα μεταδιδόμενη" υπερτάση μπορεί να φτάσει αρκετές χιλιάδες βολτ, η οποία υπερβαίνει κατά πολύ την τάση αντοχής των συμβατικών ηλεκτρονικών εξαρτημάτων, διασπώντας τις πλακέτες κυκλωμάτων και καίγοντας στιγμιαία μονάδες ισχύος.

Σε σενάρια εφαρμογών που περιλαμβάνουν κιβώτια διανομής παρακολούθησης ασφαλείας εξωτερικού χώρου, κιβώτια διανομής σταθμών φόρτισης και κιβώτια διανομής σταθμού βάσης επικοινωνίας, ο εσωτερικός εξοπλισμός έχει υψηλή αξία ενεργητικού και αυστηρές απαιτήσεις για συνεχή τροφοδοσία ρεύματος. Επομένως, η αντικεραυνική προστασία δεν είναι προαιρετική βοηθητική λειτουργία, αλλά υποχρεωτική απαίτηση σχεδιασμού.

II.Το σύστημα γείωσης του κουτί διανομής από ανοξείδωτο χάλυβα -- η βάση θεμελίωσης της αντικεραυνικής προστασίας

Το κουτί διανομής από ανοξείδωτο χάλυβα χρησιμεύει ως ακρίσιμος σύνδεσμος στα συστήματα αντικεραυνικής προστασίας και γείωσης, με τον πυρήνα του εξαρτήματα αναλυτικά ως εξής:

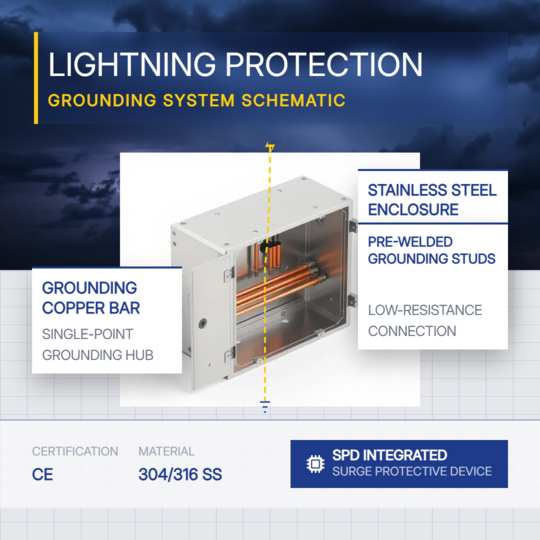

1.Grounding Copper Bar: The Convergence Junction για όλα τα καλώδια προστασίας της γείωσης

Η χάλκινη ράβδος γείωσης τοποθετημένη στο εσωτερικό του Το κιβώτιο διανομής είναι ο πυρήνας του πλήρους συστήματος γείωσης του κιβωτίου. Ο αποκλειστικό καλώδιο γείωσης του αλεξικέραυνου, το καλώδιο γείωσης του περίβλημα κιβωτίου και τα προστατευτικά καλώδια γείωσης όλου του συνδεδεμένου εξοπλισμού όλα συγκλίνουν σε αυτή τη διασταύρωση, πριν συνδεθούν στο δίκτυο γείωσης μέσω του κύριου καλωδίου γείωσης. Αυτή η ράβδος χαλκού είναι κατασκευασμένη από ορείχαλκο, ο οποίος προσφέρει εξαιρετική ηλεκτρική αγωγιμότητα και αντοχή στη διάβρωση. Σε σύγκριση με γαλβανισμένες ράβδους σιδήρου, οι ράβδοι ορείχαλκου δεν διαβρώνονται μετά από μακροχρόνιο σέρβις, και η αντίσταση επαφής τους παραμένει σταθερή χωρίς να αυξάνεται με την πάροδο του χρόνου.

Η βασική λειτουργική αξία της γείωσης Η ράβδος χαλκού στα συστήματα αντικεραυνικής προστασίας είναι ευθυγραμμισμένη με το Αρχή "γείωσης ενός σημείου": όλα τα προστατευτικά εδάφη του εξοπλισμού συγκλίνουν στην ίδια θέση, γεγονός που αποτρέπει τη δευτερογενή βλάβη στον εξοπλισμό που προκαλούνται από διαφορές δυναμικού που προκαλούνται από πολλαπλά διασκορπισμένα σημεία γείωσης. Κατά τη στιγμιαία εκφόρτιση του κεραυνικού ρεύματος, ένα βραχυπρόθεσμο υψηλό θα σχηματιστεί δυναμικό στη χάλκινη ράβδο γείωσης. Ωστόσο, εάν τα περιβλήματα και Οι γειώσεις σήματος όλου του συνδεδεμένου εξοπλισμού είναι ηλεκτρικά ισοδυναμικά συνδεδεμένο με αυτή τη ράβδο χαλκού, δεν θα δημιουργηθεί επικίνδυνη διαφορά δυναμικού μεταξύ διαφορετικών εξαρτημάτων εξοπλισμού.

2. Περίβλημα κουτιού από ανοξείδωτο χάλυβα: Ένα εγγενές σώμα ισοδυναμίας

Το σώμα κουτιού από ανοξείδωτο χάλυβα 304 είναι ηλεκτρικό αγώγιμη ως ολοκληρωμένη δομή. Μόλις το περίβλημα του κουτιού είναι αξιόπιστο συνδεδεμένο με τη χάλκινη ράβδο γείωσης, ολόκληρο το κουτί σχηματίζει ένα ισοδυναμικό σώμα με εφέ κλουβιού Faraday. Ακόμα κι αν το εξωτερικό ηλεκτρομαγνητικό πεδίο αλλάζει δραστικά, το ηλεκτρομαγνητικό περιβάλλον μέσα στο κουτί παραμένει σχετικά σταθερό. Το περίβλημα του κιβωτίου παρέχει επίσης έναν ορισμένο βαθμό θωράκιση και εξασθένηση για εσωτερικούς ηλεκτρομαγνητικούς παλμούς. Εν τω μεταξύ, το Το σώμα του κιβωτίου με ισοδυναμική δέσμευση διασφαλίζει ότι το προσωπικό λειτουργίας δεν θα το κάνει υποστείτε κίνδυνο ηλεκτροπληξίας [σε περίπτωση βλάβης μόνωσης του συστήματος].

III. Επιθεώρηση πριν από την καταιγίδα -Τρία θέματα σχετικά με το σύστημα αντικεραυνικής προστασίας της εξωτερικής διανομής κουτιά

Για εξωτερικά κουτιά διανομής έχουν ήδη τεθεί σε λειτουργία, συνιστάται το προσωπικό λειτουργίας και συντήρησης ολοκληρώστε τις ακόλουθες επιθεωρήσεις πριν από την άφιξη της καταιγίδας περίοδος υψηλού κινδύνου:

1. Οπτική επιθεώρηση γείωσης συνδέσεις:

Ελέγξτε εάν είναι όλοι οι ακροδέκτες στη χάλκινη ράβδο γείωσης στερεωμένο με ασφάλεια, είτε το μονωτικό στρώμα του σύρματος γείωσης είναι ανέπαφη και εάν η επιφάνεια της ράβδου χαλκού έχει σοβαρή οξείδωση ή σκουριά. Εάν εντοπιστεί χαλαρότητα, σφίξτε το αμέσως. εάν υπάρχει διάβρωση βρέθηκε, αντικαταστήστε αμέσως το αντίστοιχο εξάρτημα.

2. Αντίσταση γείωσης μέτρηση:

 Χρησιμοποιήστε έναν εξειδικευμένο ελεγκτή αντίστασης γείωσης για να μετρήσετε το αντίσταση γείωσης του κύριου ηλεκτροδίου γείωσης του κιβωτίου διανομής. Εάν η μετρούμενη τιμή υπερβαίνει τα 10 ohms, επιθεωρήστε το ηλεκτρόδιο γείωσης για διάβρωση, θραύση ή ελέγξτε εάν το περιβάλλον έδαφος είναι υπερβολικά ξηρό. Προσθέστε επιπλέον ηλεκτρόδια γείωσης ή εφαρμόστε παράγοντα μείωσης αντίστασης ως χρειάζεται.

3.Έλεγχος κατάστασης SPD:

Πλέον Τα SPD είναι εξοπλισμένα με παράθυρο ένδειξης κατάστασης, όπου το πράσινο δείχνει κανονικό λειτουργία και το κόκκινο υποδηλώνει σφάλμα που απαιτεί αντικατάσταση. Τα SPD θα σταδιακά υποβαθμίζονται μετά την απορρόφηση πολλαπλών υπερτάσεων. Όταν το παράθυρο κατάστασης γίνει κόκκινο, αυτό υποδεικνύει ότι το εσωτερικό βαρίστορ απέτυχε και πρέπει να αντικατασταθεί στο a έγκαιρο? Διαφορετικά, η λειτουργία αντικεραυνικής προστασίας θα αποτύχει λειτουργούν κανονικά.

IV: OUYUE Electrical παρέχει γρήγορη προσαρμογή του εξωτερικά αδιάβροχα κουτιά διανομής

Μια αξιόπιστη λύση αντικεραυνικής προστασίας για τα κουτιά διανομής εξωτερικού χώρου προέρχεται από τυποποιημένο δομικό επίπεδο σχεδιασμός του περιβλήματος, που περιλαμβάνει την ισοδυναμική σύνδεση από το γείωση ράβδου χαλκού στο περίβλημα από ανοξείδωτο χάλυβα, καθώς και στη διαδρομή από τις προεγκατεστημένες βίδες γείωσης μέχρι τη βάση στήριξης SPD. Ouyue Τα κιβώτια διανομής από ανοξείδωτο χάλυβα της Electric είναι εξοπλισμένα με δομημένο σύστημα γείωσης από το εργοστάσιο, παρέχοντας ένα τυποποιημένο και αξιόπιστο βασικό πλατφόρμα για κατασκευή αντικεραυνικής προστασίας, καθημερινή λειτουργία, και συντήρηση για τους τελικούς χρήστες.

 Μετά την επιβεβαίωση των σχεδίων του προϊόντος, Τα τελικά προϊόντα μπορούν να παραδοθούν για διανομή εντός 7 ημερολογιακών ημερών. Είτε χρειάζεστε μια τυπική διαμόρφωση είτε μια βαθιά προσαρμοσμένη αστραπή λύση προστασίας, υποβάλετε τις τεχνικές προδιαγραφές σας και θα το κάνουμε σας παρέχει αμέσως συστάσεις λύσης και παραγωγή δείγματος χρονοδιάγραμμα.
