Πραγματικές φωτογραφίες μαζικής παραγωγής εξωτερικού χώρου διανομής από ανοξείδωτο ατσάλι βαμμένο με σπρέι, πραγματικές φωτογραφίες: Από ψεκασμό σώματος κουτιού, αδιάβροχη σκλήρυνση λωρίδων από καουτσούκ έως πλήρη ανάλυση εσωτερικής δομής

I. Το σώμα του κουτιού έχει ψεκαστεί και περιμένει τη συναρμολόγηση του πάνελ της πόρτας

Στην πρώτη πραγματική φωτογραφία, δεκάδες λευκά σώματα κουτιών από ανοξείδωτο χάλυβα που έχουν ψεκαστεί στοιβάζονται στρώμα-στρώμα, περιμένοντας να σκληρύνουν οι λαστιχένιες λωρίδες του πάνελ της πόρτας πριν από την τελική συναρμολόγηση. Κάθε επιφάνεια κουτιού καλύπτεται με ομοιόμορφη και λεπτή λευκή ηλεκτροστατική επίστρωση πούδρας. Οι γωνίες είναι προσεκτικά λυγισμένες και οι συγκολλήσεις είναι λείες και γεμάτες.

Αυτή η παρτίδα κουτιών είναι κατασκευασμένη από ανοξείδωτο χάλυβα 304 ως υλικό βάσης και είναι επικαλυμμένη με λευκή ηλεκτροστατική σκόνη εξωτερικού χώρου. Η λευκή επίστρωση έχει πρακτικές λειτουργίες σε σενάρια εξωτερικού χώρου - η ανοιχτόχρωμη επιφάνεια αντανακλά τη θερμική ακτινοβολία του ηλιακού φωτός. Στο περιβάλλον υψηλής θερμοκρασίας του καλοκαιριού, η θερμοκρασία επιφάνειας του λευκού κουτιού μπορεί να είναι 8-12°C χαμηλότερη από αυτή του σκούρου γκρι κουτιού, γεγονός που συμβάλλει στη μείωση της αύξησης της θερμοκρασίας μέσα στο κουτί και στην παράταση της διάρκειας ζωής των εξαρτημάτων. Αυτός είναι και ο λόγος που τα κουτιά διανομής εξωτερικού χώρου στις αγορές της Ευρώπης και της Μέσης Ανατολής προτιμούν γενικά τη λευκή επίστρωση.

II. Τοποθετήθηκε η αδιάβροχη λαστιχένια ταινία για το πάνελ της πόρτας. Μετά τη σκλήρυνση, μπορεί να συναρμολογηθεί

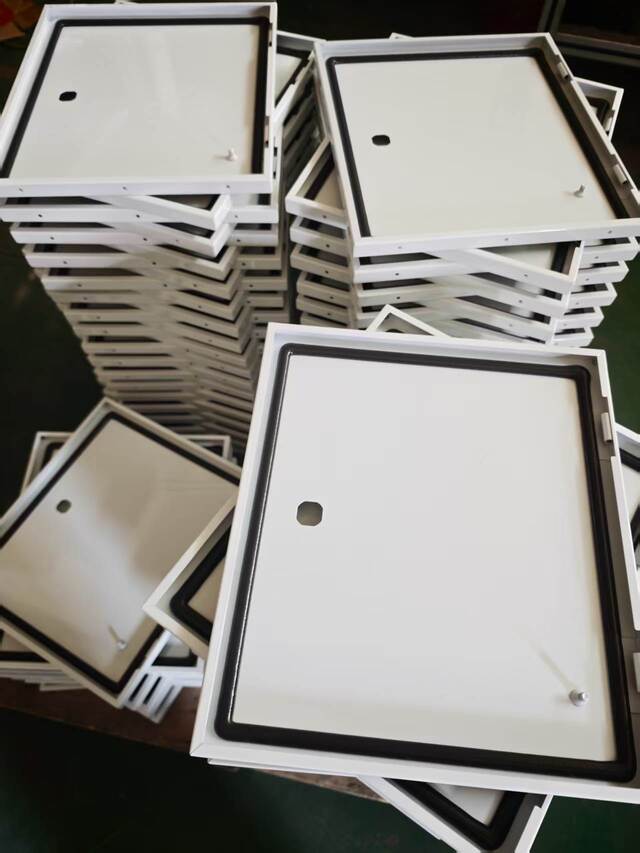

Η δεύτερη εικόνα καταγράφει τα πάνελ των θυρών που ταιριάζουν με αυτήν την παρτίδα κουτιών. Το πάνελ της πόρτας έχει ολοκληρωθεί με λευκό ψεκασμό, και συνεχόμενες μαύρες αδιάβροχες λωρίδες από καουτσούκ είναι ενσωματωμένες στις άκρες. Αυτή τη στιγμή βρίσκεται στο στάδιο της ωρίμανσης της ελαστικής ταινίας και της ακινησίας. Η λαστιχένια ταινία είναι κατασκευασμένη από αφρώδες υλικό EPDM (καουτσούκ μονομερούς αιθυλενίου προπυλενοδιενίου) κλειστής κυψέλης. Είναι ενσωματωμένο στην αυλάκωση στεγανοποίησης στην εσωτερική πλευρά της πόρτας του κουτιού μέσω μιας ειδικής συσκευής κόλλησης και ολόκληρος ο κύκλος σφραγίζεται χωρίς σπασίματα.

Ο λόγος για τον οποίο επιτρέπεται η στεγανωτική λωρίδα να καθίσει και να σκληρύνει μετά την εγκατάσταση είναι ότι, αφού ενσωματωθεί, η κόλλα στο πίσω μέρος της λωρίδας EPDM χρειάζεται αρκετό χρόνο για να συνδεθεί πλήρως με την αυλάκωση από ανοξείδωτο χάλυβα, αποτρέποντας την επακόλουθη αποκόλληση ή παραμόρφωση. Επιπλέον, αναπτύσσεται εσωτερική τάση στην ταινία κατά τη συμπίεση και την εισαγωγή. Επιτρέποντάς του να ξεκουραστεί επιτρέπει στο υλικό να ανακτήσει τη φυσική του ελαστικότητα, αποφεύγοντας την επιφανειακή ανομοιομορφία που προκαλείται από την απελευθέρωση της πίεσης μετά τη συναρμολόγηση.

Μετά τη σκλήρυνση κάθε παρτίδας λωρίδων στεγανοποίησης πάνελ πόρτας, οι επιθεωρητές ποιότητας διενεργούν τυχαίους ελέγχους σχετικά με την επιπεδότητα της επιφάνειας στεγανοποίησης και τη συνοχή της ανάκαμψης της λωρίδας.

Πριν από την αποστολή, ολόκληρα κιβώτια υποβάλλονται σε δοκιμή βροχής ή δειγματοληψία αεροστεγανότητας IP65 για να επαληθευτεί ότι η απόδοση στεγανοποίησης πληροί τα πρότυπα. Οι λωρίδες στεγανοποίησης κλειστής κυψέλης με αφρό EPDM που επιλέγονται από την Ouyue Electric έχουν μακροχρόνιο εύρος θερμοκρασίας λειτουργίας από -40°C έως 120°C, διατηρώντας σταθερές ιδιότητες ανάκαμψης και στεγανοποίησης ακόμη και μετά από χρόνια έκθεσης στην εξωτερική ηλιακή ακτινοβολία και τη βροχή.

III. Αποσυναρμολόγηση εσωτερικών δομικών στοιχείων του κουτιού διανομής από ανοξείδωτο χάλυβα

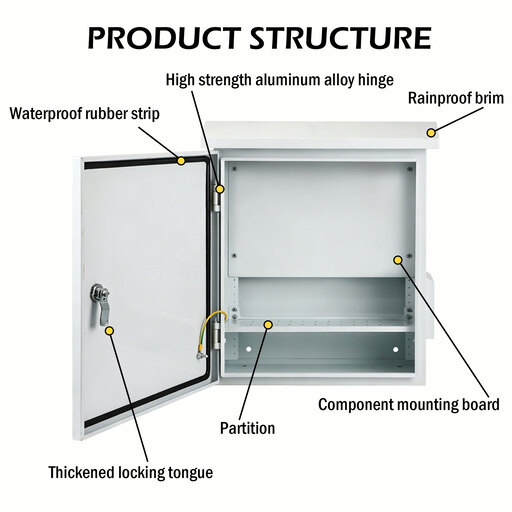

Η τρίτη εικόνα δείχνει την εσωτερική δομή ενός πλήρως συναρμολογημένουΑδιάβροχο εξωτερικό κουτί διανομής από ανοξείδωτο χάλυβα. Τα πέντε βασικά εξαρτήματα είναι καθαρά ορατά και αποσυναρμολογημένα ανά είδος ως εξής:

1. Περιστρεφόμενη κλειδαριά γλώσσας

Το πάνελ της πόρτας είναι εξοπλισμένο με κλειδαριά γλώσσας από ανοξείδωτο χάλυβα. Όταν είναι κλειστή, η κλειδαριά γλώσσας πιάνει σφιχτά την πλάκα ασφάλισης στην εσωτερική πλευρά του πλαισίου της πόρτας του κουτιού για να διασφαλίσει ότι το πλαίσιο της πόρτας είναι καλά κλειστό και ότι η λωρίδα στεγανοποίησης πιέζεται προς τα κάτω. Ο πυρήνας της κλειδαριάς είναι κατασκευασμένος από ανοξείδωτο χάλυβα 304, ο οποίος είναι ανθεκτικός στη σκουριά και δεν μπλοκάρει. Σύμφωνα με τις απαιτήσεις των πελατών, μπορούν να επιλεγούν κλειδαριές γενικής χρήσης με κλειδί, αντικλεπτικές τριγωνικές κλειδαριές ή κλειδαριές με άνοιγμα τύπου πρέσας, τα οποία υποστηρίζουν την προσαρμογή παρτίδας.

2. Αδιάβροχη λαστιχένια ταινία

Από την εσωτερική πλευρά, μπορεί να φανεί ξεκάθαρα ότι η μαύρη αδιάβροχη λαστιχένια λωρίδα EPDM είναι πλήρως κατανεμημένη κατά μήκος του εσωτερικού κύκλου του πάνελ της πόρτας χωρίς ραφές ή σπασίματα. Όταν το πάνελ της πόρτας είναι κλειστό, η λαστιχένια λωρίδα πιέζεται ομοιόμορφα μεταξύ του πλαισίου της πόρτας και του πλαισίου της πόρτας του κουτιού, σχηματίζοντας μια συνεχή ελαστική επιφάνεια στεγανοποίησης που εμποδίζει το νερό της βροχής, τη σκόνη και την υγρασία να διαρρεύσει μέσα από το διάκενο της πόρτας.

3. Αδιάβροχο χείλος

Το πάνω μέρος του κουτιού είναι εξοπλισμένο με μια κεκλιμένη δομή γείσου που εκτείνεται προς τα εμπρός. Η λειτουργία αυτού του σχεδίου κάμψης είναι να καθοδηγεί το νερό της βροχής που ρέει προς τα κάτω κατά μήκος του τοίχου ή πάνω από το κουτί σε μια περιοχή μακριά από το διάκενο της πόρτας, αποτρέποντας τη συσσώρευση νερού κατά μήκος του άνω άκρου του πάνελ της πόρτας και τη διαρροή στην επιφάνεια στεγανοποίησης. Το χείλος του καπέλου και το κύριο σώμα του κουτιού είναι κατασκευασμένα από το ίδιο κομμάτι σανίδας μέσω κάμψης CNC και σχηματίζονται σε ένα κομμάτι. Δεν υπάρχει ανάγκη για συγκόλληση και δεν υπάρχει κίνδυνος διαρροής συγκόλλησης.

4.Πλακέτα στήριξης εξαρτημάτων

Το εσωτερικό του κουτιού είναι εξοπλισμένο με αποσπώμενες κινητές πλάκες στήριξης για στερέωσηδιακόπτες κυκλώματος, επαφές, μπλοκ ακροδεκτών και άλλα εξαρτήματα. Η πλάκα τοποθέτησης είναι κατασκευασμένη από πλάκα γαλβανισμένου χάλυβα ή πλάκα από ανοξείδωτο χάλυβα και στερεώνεται στα ενσωματωμένα καρφιά στο πίσω μέρος του κουτιού με βίδες. Ο αποσπώμενος σχεδιασμός σημαίνει ότι οι πελάτες μπορούν να ολοκληρώσουν την προσυναρμολόγηση και την καλωδίωση των εξαρτημάτων έξω από το κουτί και στη συνέχεια να εγκαταστήσουν ολόκληρη την πλακέτα στο κουτί, βελτιώνοντας την αποτελεσματικότητα της εγκατάστασης επί τόπου.

5. Διαχωρισμός

Το εσωτερικό του κουτιού μπορεί να εξοπλιστεί με μεταλλικά χωρίσματα σύμφωνα με τις απαιτήσεις του πελάτη, χωρίζοντας το χώρο μέσα στο κουτί σε ανεξάρτητα ηλεκτρικά χωρίσματα. Οι λειτουργίες του διαμερίσματος περιλαμβάνουν: την επίτευξη φυσικής απομόνωσης κυκλωμάτων διαφορετικών επιπέδων τάσης, τον διαχωρισμό του κύριου κυκλώματος από το κύκλωμα ελέγχου ή την παροχή ανεξάρτητου χώρου θωράκισης για συγκεκριμένα εξαρτήματα. Το χώρισμα στερεώνεται στο στήριγμα διαχωρισμού μέσα στο κουτί με βίδες και η θέση του μπορεί να ρυθμιστεί ευέλικτα σύμφωνα με τα σχέδια του πελάτη.

IV. Με πραγματικές γραμμές παραγωγής, σας προσκαλούμε να επαληθεύσετε την ποιότητα

Είτε χρειάζεστε ένα τυπικό εξωτερικό κουτί διανομής αδιάβροχο είτε ένα μη τυποποιημένο σώμα κουτιού προσαρμοσμένο σε βάθος σύμφωνα με τα σχέδια του έργου, η Ouyue Electric μπορεί να παραδώσει ένα κουτί διανομής από ανοξείδωτο χάλυβα που μπορεί να αντέξει τη δοκιμασία της εξωτερικής χρήσης με τις κατασκευαστικές δυνατότητες και τα πρότυπα ποιοτικού ελέγχου του εργοστασίου πηγής.

Χρειάζονται μόνο 7 ημέρες για την παραγωγή του τελικού προϊόντος αφού επιβεβαιωθούν τα σχέδια του προϊόντος.Καλώς ήρθατε να στείλετε τις τεχνικές απαιτήσεις ή τις προδιαγραφές του κιβωτίου σας. Θα παρέχουμε προτάσεις λύσεων και προγραμματισμό δειγμάτων το συντομότερο δυνατό.
