Ο νέος πίνακας διανομής ισχύος XL-21 της Ouyue Electric κυκλοφόρησε και η πρώτη παρτίδα προορίζεται για τη Νότια Κορέα

I. Διαχωρισμός άνω και κάτω δομής

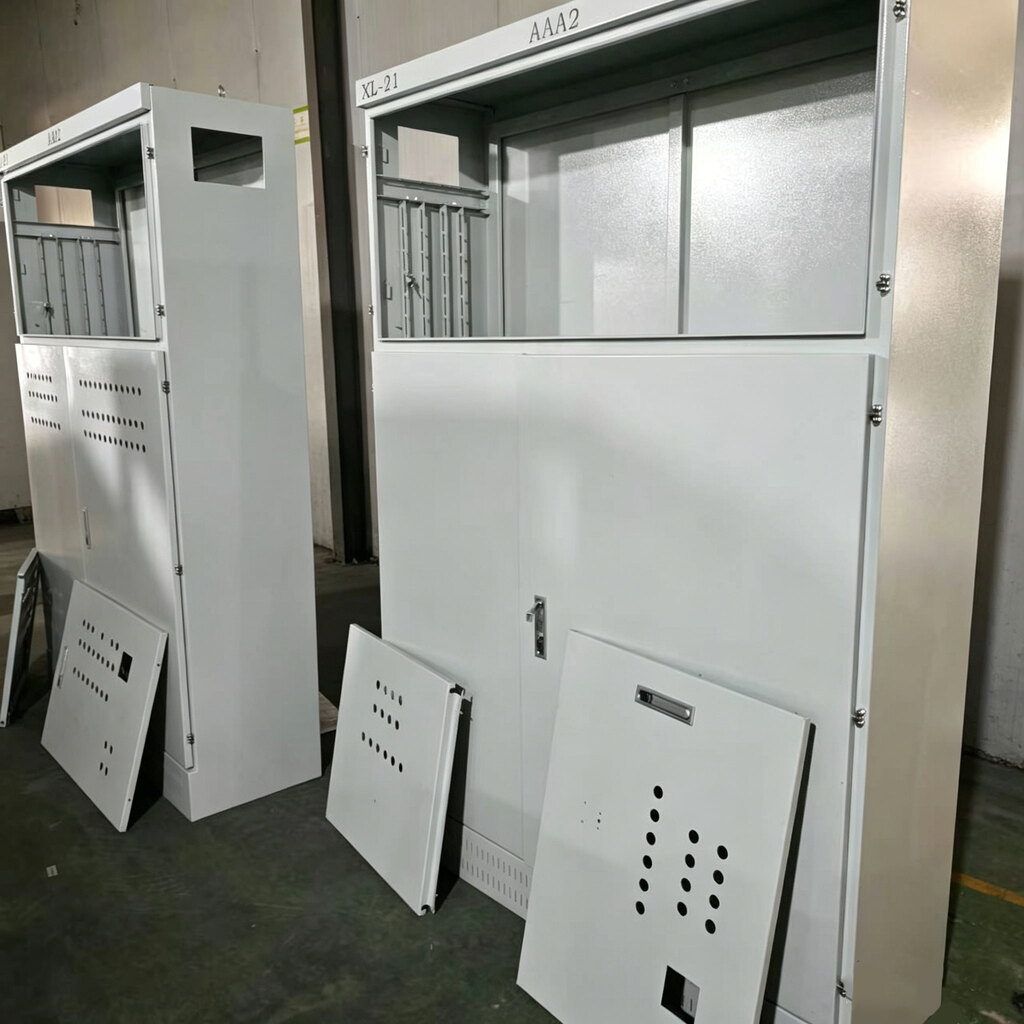

Η πρώτη πραγματική φωτογραφία δείχνει τη συνολική εμφάνιση του ντουλαπιού διανομής ρεύματος XL-21. Το ντουλάπι υιοθετεί ένα διαχωρισμένο πάνω και κάτω σχέδιο δομής, χωρίζοντας σαφώς τις λειτουργικές περιοχές σε δύο ανεξάρτητους χώρους, επάνω και κάτω.

Επάνω μέρος: Περιοχή παραθύρου παρατήρησης οργάνου

Μια διαφανής θέση εγκατάστασης παραθύρου έχει δεσμευτεί στο πάνω μέρος του ντουλαπιού για τη διάταξη των αμπερόμετρων, των βολτόμετρων, των ενδεικτικών λυχνιών, των διακοπτών αλλαγής και άλλων στοιχείων μέτρησης και οθόνης. Το προσωπικό χειρισμού και συντήρησης δεν χρειάζεται να ανοίξει την πόρτα του ντουλαπιού. Μπορούν να διαβάζουν ηλεκτρικές παραμέτρους και να προσδιορίζουν την κατάσταση λειτουργίας σε πραγματικό χρόνο μέσω του παραθύρου, γεγονός που βελτιώνει σημαντικά την απόδοση στην καθημερινή επιθεώρηση και τον εντοπισμό σφαλμάτων. Το επάνω μέρος του ντουλαπιού προορίζεται για θέσεις αναγνώρισης, οι οποίες μπορούν να επικολληθούν με αριθμούς κυκλωμάτων, πινακίδες εξοπλισμού ή προειδοποιητικές ετικέτες ασφαλείας σύμφωνα με τις απαιτήσεις του πελάτη.

Κάτω μέρος: Θήκη λειτουργίας κύριου διακόπτη

Ο χώρος λειτουργίας του κύριου διακόπτη στο κάτω μέρος του ντουλαπιού είναι εξοπλισμένος με μια ανεξάρτητη κλειδαριά πόρτας. Η επιφάνεια της πόρτας του ντουλαπιού είναι εξοπλισμένη με πολλαπλά σετ στρογγυλών οπών απαγωγής θερμότητας, που σχηματίζουν μπροστινά και πίσω κανάλια αέρα μεταφοράς με την πίσω πλάκα απαγωγής θερμότητας της ίδιας προδιαγραφής στο πίσω μέρος του ντουλαπιού. Ενώ διασφαλίζεται ο αερισμός και η απαγωγή θερμότητας, η διάμετρος των στρογγυλών οπών ελέγχεται στο σημείο ισορροπίας μεταξύ της πρόληψης σκόνης και της απαγωγής θερμότητας, μειώνοντας την είσοδο σκόνης. Η πόρτα της αποθήκης είναι εξοπλισμένη με ειδική μηχανική κλειδαριά για να αποτρέπει την κακή λειτουργία από μη εξουσιοδοτημένο προσωπικό και να πληροί τις απαιτήσεις διαχείρισης ηλεκτρικής ασφάλειας των βιομηχανικών χώρων.

II. Εσωτερικό ρυθμιζόμενο σύστημα εγκατάστασης: Ένα σετ ντουλαπιών είναι συμβατό με πολλαπλά συστήματα διανομής ισχύος

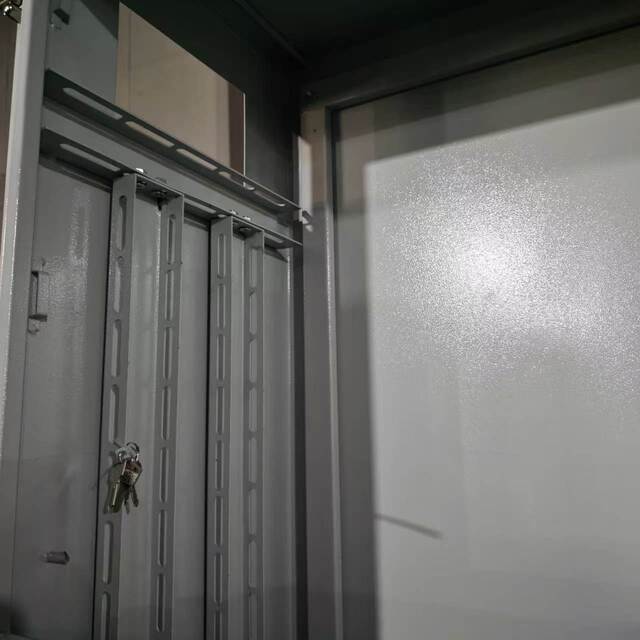

Η δεύτερη πραγματική φωτογραφία εστιάζει στις εσωτερικές δομικές λεπτομέρειες του ντουλαπιού διανομής ισχύος XL-21, παρουσιάζοντας το πιο βασικό σχεδιαστικό χαρακτηριστικό αυτού του προϊόντος - το πλήρως ρυθμιζόμενο σύστημα εγκατάστασης.

Προεγκαταστήστε πολλά σετ ρυθμιζόμενων στηλών εγκατάστασης

Το εσωτερικό του ντουλαπιού είναι προεγκατεστημένο με πολλαπλές διαμήκεις κολώνες εγκατάστασης, καθεμία με μεγάλες οπές. Οι ράγες οδηγών εγκατάστασης και οι πλάκες εγκατάστασης μπορούν να ρυθμιστούν ελεύθερα σε ύψος πάνω και κάτω κατά μήκος των στηλών. Αυτό σημαίνει ότι το ίδιο ερμάριο μπορεί να προσαρμοστεί ευέλικτα σε διαφορετικές προδιαγραφές χυτευμένων διακοπτών κυκλώματος, επαφών AC, θερμικών ρελέ και χάλκινων ζυγών σύμφωνα με το πραγματικό σχέδιο διανομής ισχύος. Είτε πρόκειται για έναν κεντρικό διακόπτη 200A είτε για 630A, και είτε πρόκειται για διαμόρφωση πολλαπλών ή λίγων βρόχων, οι θέσεις εγκατάστασης μπορούν να διευθετηθούν όπως απαιτείται χωρίς να απαιτείται αντικατάσταση του ντουλαπιού.

Τα διαμερίσματα της αποθήκης είναι ανεξάρτητα, και το ισχυρό και το αδύναμο ρεύμα χωρίζονται

Η περιοχή του οργάνου και η θήκη του κύριου διακόπτη χωρίζονται με μεταλλικά χωρίσματα για να επιτευχθεί ξεχωριστή καλωδίωση για ισχυρή και αδύναμη ηλεκτρική ενέργεια. Αυτός ο σχεδιασμός έχει δύο σημαντικές έννοιες: Πρώτον, η ηλεκτρομαγνητική παρεμβολή που δημιουργείται από το μεγάλο ρεύμα στο κύριο κύκλωμα απομονώνεται στο κάτω διαμέρισμα και δεν επηρεάζει την ακρίβεια μέτρησης των οργάνων και των γραμμών σήματος στο επάνω διαμέρισμα. Δεύτερον, κατά την επιθεώρηση του γενικού διακόπτη, κρατήστε το επάνω κύκλωμα του οργάνου απομονωμένο για να μειώσετε τον κίνδυνο ακούσιας επαφής. Η διαχωριστική σανίδα διατηρεί οπές δρομολόγησης καλωδίων και προβλέπονται προστατευτικά ανοίγματα από καουτσούκ στα σημεία διέλευσης των καλωδίων για να αποτραπεί η κοπή του μονωτικού στρώματος.

III. Πλάκα από χάλυβα ψυχρής έλασης + ηλεκτροστατική βαφή πούδρας: Παρέχει μακροχρόνια προστασία για διανομή ισχύος σε εσωτερικούς χώρους

Ο θάλαμος διανομής ισχύος XL-21 είναι κατασκευασμένος από υψηλής ποιότητας χάλυβα ψυχρής έλασης, διαμορφωμένος μέσω ενσωματωμένης κοπής με λέιζερ και κάμψης CNC, με γωνίες συναρμολογημένες χρησιμοποιώντας βιδωτές συνδέσεις. Σε σύγκριση με τις πλήρως συγκολλημένες κατασκευές, το βιδωτό συγκρότημα εξασφαλίζει δομική ακεραιότητα, ενώ προσφέρει μεγαλύτερη ευκολία για αποσυναρμολόγηση, συντήρηση και αντικατάσταση ή αναβάθμιση εσωτερικών εξαρτημάτων.

Η επιφάνεια του ντουλαπιού είναι επεξεργασμένη με ηλεκτροστατική επίστρωση πούδρας, με ματ γκρι-λευκό φινίρισμα. Σε σύγκριση με τον παραδοσιακό ψεκασμό βαφής, η ηλεκτροστατική βαφή πούδρας προσφέρει ισχυρότερη πρόσφυση και ανώτερη αντοχή στην κρούση και τη διάβρωση. Σε εσωτερικά βιομηχανικά περιβάλλοντα —όπως εργαστήρια, εργοστάσια και υποσταθμούς— παραμένει ανθεκτικό σε μακροχρόνια χρήση χωρίς να θρυμματίζεται ή να σκουριάζει. Η ματ γκρι-λευκή επίστρωση παρέχει μια καθαρή, μοντέρνα αισθητική που συμπληρώνει τον τυποποιημένο σχεδιασμό των χώρων διανομής σε διάφορα βιομηχανικά περιβάλλοντα.

Κάθε ντουλάπι είναι τυπικά εξοπλισμένο με ένα πίσω πάνελ που διαθέτει οπές αερισμού, ευθυγραμμισμένες με τις κυκλικές οπές αερισμού στην πόρτα για να δημιουργήσουν ένα φυσικό κανάλι μεταφοράς αέρα. Η πόρτα είναι εξοπλισμένη με ειδική μηχανική κλειδαριά και τα κλειδιά ελέγχονται κεντρικά για να διασφαλίζεται ότι μόνο εξουσιοδοτημένοι ηλεκτρολόγοι μπορούν να έχουν πρόσβαση στο διαμέρισμα του κύριου διακόπτη, αποτρέποντας τη μη εξουσιοδοτημένη είσοδο.

IV. Εξαγωγή στη Νότια Κορέα: Συμβατό με τα πρότυπα διανομής βιομηχανικής ενέργειας στο εξωτερικό

Αυτή η παρτίδα ντουλαπιών διανομής ισχύος XL-21 έχει προσαρμοστεί για έναν Κορεάτη πελάτη, με προσαρμογή επιπέδου τάσης, επιλογή προδιαγραφών ζυγού και διαστάσεις ντουλαπιού προσαρμοσμένες σύμφωνα με τις τεχνικές απαιτήσεις του πελάτη. Η αγορά βιομηχανικής διανομής ηλεκτρικής ενέργειας της Νότιας Κορέας θέτει δύο βασικές απαιτήσεις στον εξοπλισμό: πρώτον, τυποποιημένη απομόνωση ζώνης υψηλής τάσης και χαμηλής τάσης. Δεύτερον, συμβατότητα στην εσωτερική εγκατάσταση ντουλαπιού - οι εργοστασιακές γραμμές παραγωγής συχνά απαιτούν προσαρμογές στις διαμορφώσεις των κυκλωμάτων ισχύος με βάση την αλλαγή των εργασιών παραγωγής και ένα ρυθμιζόμενο σύστημα τοποθέτησης ικανοποιεί επακριβώς αυτήν την ευέλικτη απαίτηση.

Από την Κίνα στη Νότια Κορέα, η θαλάσσια διαδρομή εμπορευμάτων είναι σύντομη και ο εκτελωνισμός είναι εξαιρετικά αποτελεσματικός. Η Ouyue Electric παρέχει τυποποιημένες συσκευασίες εξαγωγής προσαρμοσμένες για την αγορά της Κορέας: υποκαπνισμένα ξύλινα κιβώτια με προσαρμοσμένες επενδύσεις αντικραδασμικής μεμβράνης με φυσαλίδες και ξεχωριστές θήκες για ντουλάπια και αξεσουάρ για τη διασφάλιση της ασφάλειας των προϊόντων τόσο κατά τη διάρκεια της αποστολής στον ωκεανό όσο και της εσωτερικής διαμετακόμισης.

V. Προσαρμόστε τη λύση διανομής ισχύος σας ξεκινώντας από το XL-21

ΟΈπιπλο διανομής ρεύματος XL-21είναι το τελευταίο επίτευγμα της Ouyue Electric στον τομέα της βιομηχανικής διανομής ηλεκτρικής ενέργειας. Από το ρυθμιζόμενο σύστημα εγκατάστασης έως τη διάσπαση δομή αποθήκης, από τη διαδικασία επίστρωσης σκόνης πλακών από χάλυβα ψυχρής έλασης έως την ευκολία συναρμολόγησης και συντήρησης των μπουλονιών, κάθε σχέδιο προσανατολίζεται στα πραγματικά σενάρια χρήσης.

Χρειάζονται μόνο 7 ημέρες για την παραγωγή του τελικού προϊόντος αφού επιβεβαιωθούν τα σχέδια του προϊόντος. Είτε χρειάζεστε τυπική διαμόρφωση είτε σε βάθος προσαρμογή σύμφωνα με τα σχέδια του έργου, σας καλωσορίζουμε να στείλετε τις τεχνικές απαιτήσεις σας. Θα σας παρέχουμε προτάσεις λύσεων και προγραμματισμό δειγμάτων.
