Η Ouyue Electric κυκλοφόρησε ένα ξεχωριστό κέλυφος μεταλλικού κουτιού διανομής διπλής στρώσης: με ξεχωριστές ζώνες ισχυρού και ασθενούς ρεύματος και προεγκατεστημένα μπουλόνια, συντομεύει το χρόνο συναρμολόγησης για πλήρη σετ

I. Πραγματική λήψη μαζικής παραγωγής: Τα τυποποιημένα ντουλάπια παρατάσσονται και βγαίνουν από τη γραμμή παραγωγής, παρουσιάζοντας διαισθητικά τη δυνατότητα παράδοσης παρτίδας

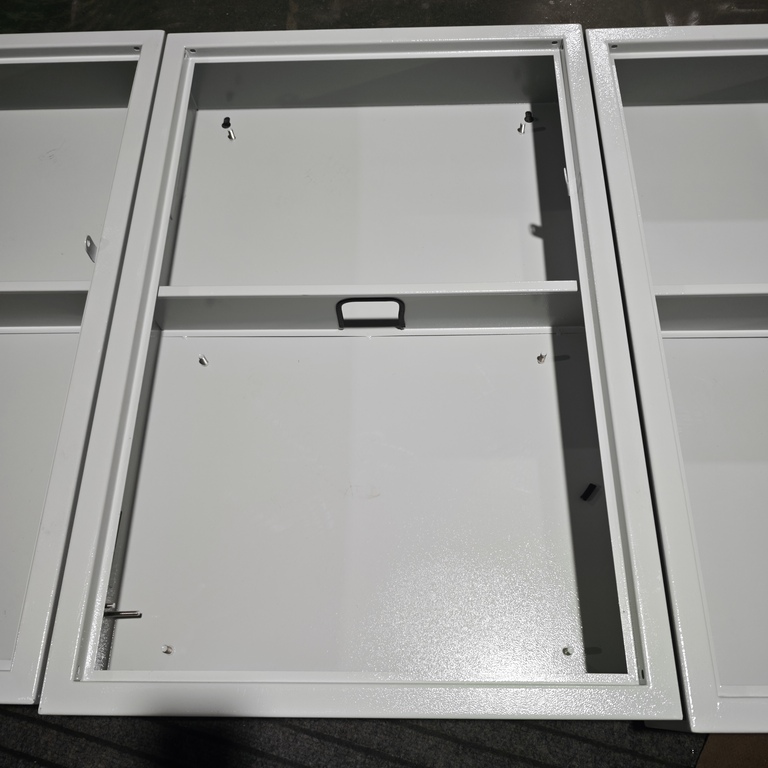

Η πρώτη πραγματική φωτογραφία απαθανάτισε τη σκηνή μιας σειράς από διαχωρισμένα κοχύλια μεταλλικών κουτιών διανομής διπλής στρώσης τοποθετημένα το ένα δίπλα στο άλλο στον χώρο συναρμολόγησης του εργαστηρίου. Το σώμα του ντουλαπιού δεν έχει εγκαταστήσει ακόμη το πάνελ της πόρτας, αλλά οι λεπτομέρειες της διαδικασίας λαμαρίνας του ίδιου του σώματος του κουτιού είναι πλήρως εκτεθειμένες - οι άκρες και οι γωνίες του πλαισίου είναι κανονικές, οι γραμμές κάμψης είναι τακτοποιημένες και οι συγκολλήσεις είναι ομαλές χωρίς γρέζια.

Το κύριο σώμα του ντουλαπιού είναι κατασκευασμένο από υψηλής ποιότητας χαλύβδινη πλάκα ψυχρής έλασης, η οποία σχηματίζεται με κοπή με λέιζερ και κάμψη CNC σε ένα κομμάτι. Το πλαίσιο του κιβωτίου είναι παχύρρευστο και ενισχυμένο, με ισχυρές δυνατότητες αντοχής και αντοχής σε κρούση. Η επιφάνεια έχει υποστεί φωσφοροποίηση για αφαίρεση σκουριάς και επεξεργασία ηλεκτροστατικής εποξειδικής σκόνης υψηλής θερμοκρασίας. Η επίστρωση είναι λευκή ματ ιβουάρ, με ομοιόμορφη και λεία επιφάνεια βαφής.

 Διαθέτει προστασία σκουριάς, αντοχή στη διάβρωση, αντοχή στις γρατσουνιές και δεν είναι επιρρεπής στο κιτρίνισμα, καθιστώντας το κατάλληλο για μακροχρόνια χρήση σε ξηρούς εσωτερικούς χώρους. Η λευκή όψη με επίστρωση πούδρας είναι απλή και μοντέρνα και συνδυάζεται άψογα με το περιβάλλον εσωτερικής διακόσμησης εργοστασίων, χώρων διανομής κτιρίων, εργαστηρίων κ.λπ.

Σύνδεσμος διαδικασίας	Μέθοδος επεξεργασίας	Λειτουργία
Υλικό βάσης	Πλάκα από χάλυβα ψυχρής έλασης υψηλής ποιότητας, που σχηματίζεται με κάμψη CNC σε ένα κομμάτι	Υψηλή αντοχή, μη επιρρεπής σε παραμόρφωση και το πλαίσιο είναι παχύρρευστο και ενισχυμένο
Συγκόλληση	Σημειακή συγκόλληση ακριβείας, με τη ραφή συγκόλλησης λεία	Η βάση στεγανοποίησης είναι καλή, χωρίς γρέζια ή αιχμηρές άκρες
Προεπεξεργασία	Φωσφοροποίηση για αφαίρεση σκουριάς	Ενισχύστε την πρόσφυση των επιχρισμάτων πούδρας και παρέχετε ένα στρώμα βάσης ανθεκτικό στη σκουριά
Επένδυση	Ηλεκτροστατική εποξειδική επίστρωση πούδρας υψηλής θερμοκρασίας, λευκό ιβουάρ ματ	Αντισκωριακό, αντιδιαβρωτικό, ανθεκτικό στις γρατσουνιές και μη επιρρεπές σε κιτρίνισμα

II. Λεπτομερής επεξήγηση εσωτερικής δομής: Ενσωματωμένο διαχωριστικό + προεγκατεστημένα καρφιά, απλοποιώντας την πλήρη συναρμολόγηση σετ από το επίπεδο λαμαρίνας

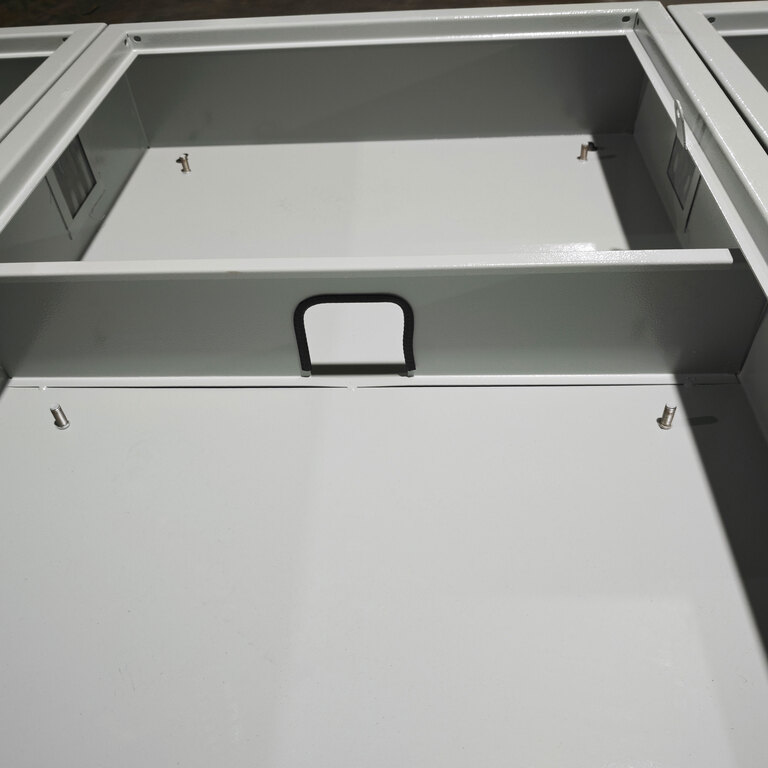

Η δεύτερη πραγματική φωτογραφία ανοίγει την εσωτερική δομή του ντουλαπιού, παρουσιάζοντας ξεκάθαρα τον βασικό σχεδιασμό αυτού του προϊόντος - το διαχωριστικό διπλής στρώσης και το προεγκατεστημένο σύστημα καρφιών.

Ενσωματωμένος μεταλλικός διαχωριστικός πίνακας: Ο ισχυρός και ο ασθενής ηλεκτρισμός διαχωρίζονται και η καλωδίωση είναι προσεγμένη

Μια ενσωματωμένη μεταλλική πλάκα διαχωρισμού είναι εγκατεστημένη οριζόντια μέσα στο κουτί, χωρίζοντας την εσωτερική κοιλότητα σε δύο ανεξάρτητα διαμερίσματα εγκατάστασης στο επάνω και στο κάτω μέρος. Το χώρισμα είναι συγκολλημένο και στερεωμένο στο πλαίσιο του κουτιού, με υψηλή αντοχή, αντοχή στην κάμψη και δυνατότητα στήριξης βαρύτερων ηλεκτρικών εξαρτημάτων. Η βασική αξία αυτής της δομής έγκειται στην επίτευξη του διαχωρισμού ισχυρού και αδύναμου ηλεκτρισμού ή στην ιεραρχική διάταξη των εξαρτημάτων:

Επάνω διαμέρισμα:Μπορεί να χρησιμοποιηθεί για την εγκατάσταση στοιχείων ελέγχου και σήματος όπως όργανα, ενδεικτικές λυχνίες, μονάδες PLC, μπλοκ ακροδεκτών κ.λπ.

Κάτω διαμέρισμα:Χρησιμοποιείται για τη διευθέτηση εξαρτημάτων κύριας ισχύος κυκλώματος, όπως διακόπτες κυκλώματος, επαφές, θερμικά ρελέ και χάλκινες ράβδους.

Το πάνω και το κάτω διαμέρισμα είναι φυσικά απομονωμένα για να αποτρέψουν την ηλεκτρομαγνητική παρεμβολή που δημιουργείται από το μεγάλο ρεύμα στο κύριο κύκλωμα να επηρεάσει την ακρίβεια του σήματος του κυκλώματος ελέγχου. Ταυτόχρονα, η διασταυρούμενη παρεμβολή των γραμμών μειώνεται σημαντικά και οι γραμμές διάκρισης είναι σαφείς με μια ματιά κατά τη συντήρηση.

Διέλευση καλωδίων: Το επάνω και το κάτω διαμέρισμα είναι συνδεδεμένα μεταξύ τους και δεν χρησιμοποιείται πλευρική περιέλιξη

Ένα μακρύ συρμάτινο πέρασμα σε σχήμα λωρίδας ανοίγεται στη μέση του χωρίσματος. Τα καλώδια μεταξύ του άνω και του κάτω διαμερίσματος μπορούν να συνδεθούν απευθείας μέσω αυτής της διόδου χωρίς να χρειάζεται να περάσουν από την πλευρά του κουτιού για καλωδίωση. Αυτός ο λεπτομερής σχεδιασμός κάνει τη διαδρομή καλωδίωσης τη συντομότερη και πιο κανονική. Οι δίσκοι καλωδίων μπορούν να ευθυγραμμιστούν απευθείας με τις διασταυρώσεις καλωδίων για τοποθέτηση, βελτιώνοντας ταυτόχρονα την αποτελεσματικότητα της συναρμολόγησης και την αισθητική εμφάνιση.

Προεγκατεστημένα σταθερά καρφιά από ανοξείδωτο χάλυβα στις τέσσερις γωνίες: εξαλείφοντας την ανάγκη για επιτόπου διάτρηση και τρύπημα

Τα σταθερά μπουλόνια από ανοξείδωτο χάλυβα είναι προ-συγκολλημένα στις τέσσερις γωνίες τόσο του άνω όσο και του κάτω τμήματος του ντουλαπιού, ένα βασικό χαρακτηριστικό σχεδιασμού που μειώνει σημαντικά τον συνολικό χρόνο συναρμολόγησης. Σε παραδοσιακές εγκαταστάσεις ντουλαπιών, η τοποθέτηση ηλεκτρικών εξαρτημάτων απαιτεί επιτόπια μέτρηση, τοποθέτηση, διάτρηση και τρύπημα—διεργασίες που όχι μόνο είναι χρονοβόρες, αλλά ενέχουν και τον κίνδυνο κακής ευθυγράμμισης οπών που οδηγούν σε μη ασφαλείς εγκαταστάσεις. Με τα προεγκατεστημένα καρφιά, αυτή η διαδικασία προωθείται στο στάδιο κατασκευής λαμαρίνας. Κατά την παραλαβή του ντουλαπιού, οι συναρμολογητές μπορούν να ασφαλίσουν απευθείας τα όργανα, τις ράγες του διακόπτη κυκλώματος, τις πλάκες στήριξης, τα μπλοκ ακροδεκτών και άλλα εξαρτήματα χρησιμοποιώντας μπουλόνια στα προ-τρυπημένα καρφιά, εξαλείφοντας την ανάγκη για οποιαδήποτε επιτόπια μηχανική κατεργασία.

Λαμβάνοντας ως παράδειγμα ένα κουτί διανομής με 10 κυκλώματα, ο προεγκατεστημένος σχεδιασμός του μπουλονιού μπορεί να εξοικονομήσει περίπου 30 έως 40 λεπτά χρόνου συναρμολόγησης. Σε παραγγελίες μηχανικής μεγάλης κλίμακας, η συσσωρευμένη εξοικονόμηση κόστους εργασίας και χρόνου είναι σημαντική.

III. Σώμα πόρτας και τοποθέτηση: Ολοκληρωμένο σετ, κατάλληλο για διάφορα σενάρια εφαρμογής

Η αριστερή πλευρά του κουτιού προορίζεται για την τοποθέτηση μεντεσέδων πόρτας και συνδυάζεται με λευκή πόρτα κουτιού ίδιας προδιαγραφής. Στην εικόνα, φαίνεται ότι τα πάνελ των θυρών της ίδιας παρτίδας είναι τοποθετημένα στο πλάι, περιμένοντας τη συναρμολόγηση. Το σώμα της πόρτας μπορεί να εξοπλιστεί με κλειδαριές και παράθυρα παρατήρησης σύμφωνα με τις απαιτήσεις του πελάτη. Μετά το κλείσιμο, μπορεί να επιτύχει προστασία από τη σκόνη και να αποτρέψει τους μη επαγγελματίες από το να κάνουν λάθη.

Η μέθοδος εγκατάστασης υιοθετεί τον εκτεθειμένο τύπο τοίχου. Το πίσω μέρος του κιβωτίου είναι δεσμευμένο με οπές ανάρτησης, οι οποίες μπορούν να στερεωθούν απευθείας στον τοίχο χωρίς πρόσθετα στηρίγματα. Για σενάρια που απαιτούν εγκατάσταση στο έδαφος, μπορεί επίσης να εξοπλιστεί προαιρετικά ένας βραχίονας βάσης.

IV. Τυπικά σενάρια εφαρμογής

Η τυποποιημένη δομή λαμαρίνας του κελύφους του μεταλλικού κουτιού διανομής με δύο στρώσεις και το ευέλικτο προεγκατεστημένο σύστημα καρφιών το καθιστούν κατάλληλο για μια ποικιλία σεναρίων διανομής και ελέγχου ισχύος σε εσωτερικούς χώρους

Κατανομή ισχύος κτιρίου: Τα κιβώτια διανομής δαπέδου, τα κιβώτια ελέγχου φωτισμού, οι κύριοι διακόπτες και οι διακόπτες διακλάδωσης είναι τοποθετημένα αντίστοιχα στο επάνω και στο κάτω διαμέρισμα.

Βιομηχανικός έλεγχος:Ερμάριο ελέγχου PLC, ηλεκτρικό κιβώτιο ελέγχου για αντιστοίχιση εξοπλισμού. Οι ελεγκτές και οι ακροδέκτες είναι εγκατεστημένοι στο επάνω διαμέρισμα και τα εξαρτήματα μετάδοσης κίνησης είναι τοποθετημένα στο κάτω διαμέρισμα.

Εργαστήριο και καθαρό εργαστήριο:Η λευκή όψη με επίστρωση πούδρας είναι σε αρμονία με το εσωτερικό περιβάλλον, ικανοποιώντας τις στεγανές και αισθητικές απαιτήσεις των καθαρών σεναρίων.

Προμήθεια μηχανικής παρτίδας:Η τυποποιημένη δομή υποστηρίζει παραγωγή μεγάλης κλίμακας και ταχεία παράδοση, κατάλληλη για κεντρική αντιστοίχιση μεγάλων κατασκευαστικών έργων.

V. Από λαμαρίνα έως ολοκληρωμένα σετ: Απλοποιήστε τη διαδικασία συναρμολόγησης με τυποποιημένα κελύφη

Η Ouyue Electric έχει δεσμευτεί να παρέχει στους πελάτες πιο αποτελεσματικές και τυποποιημένες λύσεις ηλεκτρικών περιβλημάτων στοεπίπεδο κατασκευής λαμαρίνας. Τα μεταλλικά περιβλήματα διπλών διαμερισμάτων διαθέτουν ενσωματωμένο διαχωριστικό, προεγκατεστημένα στηρίγματα στήριξης και τυποποιημένο πλαίσιο, προσφέροντας προϊόντα κατασκευής πάνελ και εργολάβων μηχανικής που συνδυάζουν τη δομική αντοχή με την ευκολία συναρμολόγησης.

Μόλις επιβεβαιωθούν τα σχέδια του προϊόντος, χρειάζονται μόνο 7 ημέρες για να ολοκληρωθεί το τελικό προϊόν.Είτε χρειάζεστε τυπικές προδιαγραφές είτε προσαρμοσμένα σχέδια με βάση τα σχέδιά σας,στείλτε μας τις τεχνικές απαιτήσεις σας,και θα παρέχουμε αμέσως προτάσεις λύσεων και προγραμματισμό παραγωγής δειγμάτων.
