Πραγματικές φωτογραφίες μαζικής παραγωγής του εξωτερικού αδιάβροχου κουτιού διανομής της Ouyue Electric: Μια οθόνη πλήρους επεξεργασίας από το μεταλλικό κέλυφος μέχρι την πλήρη συναρμολόγηση του μηχανήματος

I. Κέλυφος λαμαρίνας: Πλάκα από χάλυβα ψυχρής έλασης με πλαστική επίστρωση, που παρέχει τόσο απαγωγή θερμότητας όσο και προστασία από τη βροχή

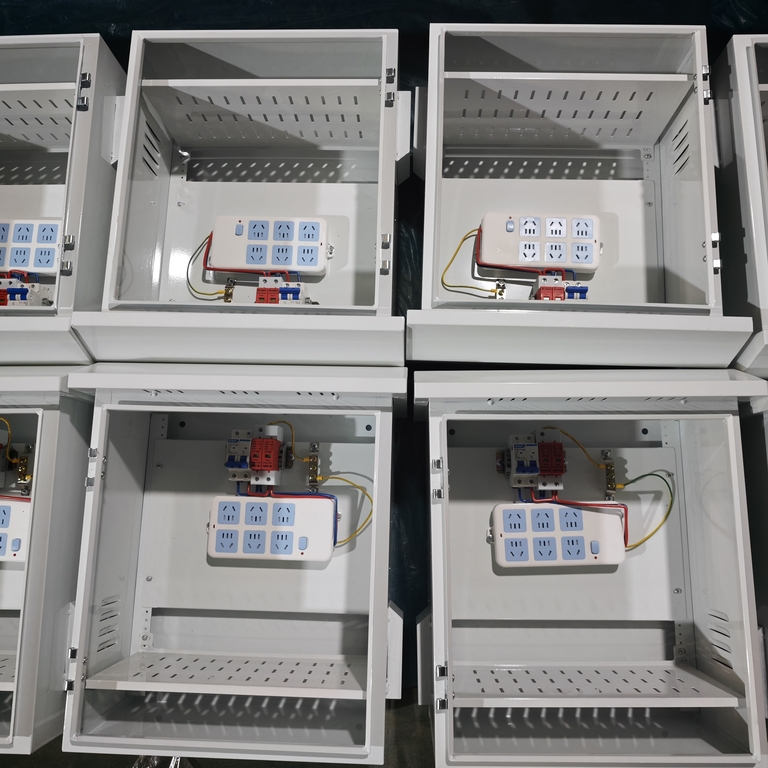

Στην πρώτη πραγματική φωτογραφία δεκάδες λευκά κουτιά είναι τοποθετημένα δίπλα δίπλα στον χώρο συναρμολόγησης του συνεργείου. Οι πόρτες του κιβωτίου δεν έχουν τοποθετηθεί ακόμα και οι λεπτομέρειες χειροτεχνίας των ίδιων των κελυφών είναι ευδιάκριτες. Το σώμα του κουτιού είναι κατασκευασμένο από χαλύβδινη πλάκα ψυχρής έλασης μέσω κοπής με λέιζερ και κάμψης CNC σε ένα κομμάτι. Η επιφάνεια επεξεργάζεται με φωσφοροποίηση για αφαίρεση σκουριάς και ηλεκτροστατική βαφή πούδρας. Η λευκή ματ επίστρωση είναι ομοιόμορφη και λεπτή, αντισκωριακή, αντιδιαβρωτική και ανθεκτική στις γρατσουνιές, κατάλληλη για μακροχρόνια χρήση σε εξωτερικούς χώρους.

Το σώμα του κουτιού έχει σχεδιαστεί με περσίδες απαγωγής θερμότητας σε τρεις βασικές θέσεις: υπάρχουν περιοχές ανοίγματος περσίδων τόσο στο πλάι όσο και στο επάνω μέρος. Οι περσίδες υιοθετούν μια κεκλιμένη προς τα κάτω δομή σφράγισης, η οποία όχι μόνο εξασφαλίζει το ανεμπόδιστο κανάλι μεταφοράς αέρα αλλά επίσης εμποδίζει το νερό της βροχής να εισρέει απευθείας μέσα από τα ανοίγματα. Η θερμότητα που παράγεται από τον εξοπλισμό μέσα στο κουτί κατά τη λειτουργία πραγματοποιείται μέσω της φυσικής διαδρομής μεταφοράς της εισαγωγής αέρα από το κάτω μέρος και της εξάτμισης από το πάνω και τα πλάγια, ελέγχοντας την εσωτερική αύξηση της θερμοκρασίας και παρατείνοντας τη διάρκεια ζωής των εξαρτημάτων.

Η πόρτα του κουτιού συνδέεται με το σώμα του κουτιού μέσω ενός μεντεσέ από ανοξείδωτο χάλυβα, ο οποίος ανοίγει και κλείνει ομαλά και δεν είναι επιρρεπής στη σκουριά. Η άκρη του σώματος της πόρτας διατηρείται με ένα αυλάκι τοποθέτησης για αδιάβροχες λαστιχένιες λωρίδες στεγανοποίησης, οι οποίες, σε συνδυασμό με στεγανοποιητικές ταινίες αφρού κλειστής κυψέλης EPDM, επιτυγχάνουν σφράγιση προστασίας από τη βροχή και τη σκόνη στο διάκενο της πόρτας. Η κλειδαριά πόρτας υιοθετεί μια ειδική περιστροφική κλειδαριά γλώσσας για εξωτερικούς χώρους, την οποία μπορείτε να διαχειριστείτε με κλείδωμα για να αποτρέψετε μη εξουσιοδοτημένο προσωπικό να κάνει τυχαίες λειτουργίες. Το πίσω μέρος του κουτιού διαθέτει οπές ανάρτησης, που υποστηρίζουν την τοποθέτηση στον τοίχο.

Δομικά χαρακτηριστικά	Μέθοδος υλοποίησης	Λειτουργία
Υπόστρωμα και επίστρωση	Πλάκα από χάλυβα ψυχρής έλασης + φωσφοροποίηση + ηλεκτροστατική βαφή πούδρας	Αντισκωριακό και αντιδιαβρωτικό
Περσίδα απαγωγής θερμότητας	Οι πλευρικές και πάνω κεκλιμένες προς τα κάτω περσίδες σχηματίζονται με στάμπα	Συναγωγική απαγωγή θερμότητας, αδιάβροχη αντίστροφη ροή
Σφράγιση σώματος πόρτας	EPDM αδιάβροχη στεγανοποιητική λαστιχένια ταινία + μεντεσέ από ανοξείδωτο χάλυβα + περιστρεφόμενη κλειδαριά γλώσσας	Αδιάβροχο και ανθεκτικό στη σκόνη και κλειδώνει για διαχείριση
Μέθοδος εγκατάστασης	Υπάρχει μια οπή στερέωσης στο πίσω μέρος	Επιτοίχια εκτεθειμένη εγκατάσταση

II. Λεπτομερής επεξήγηση της εσωτερικής διαμόρφωσης του κουτιού διανομής

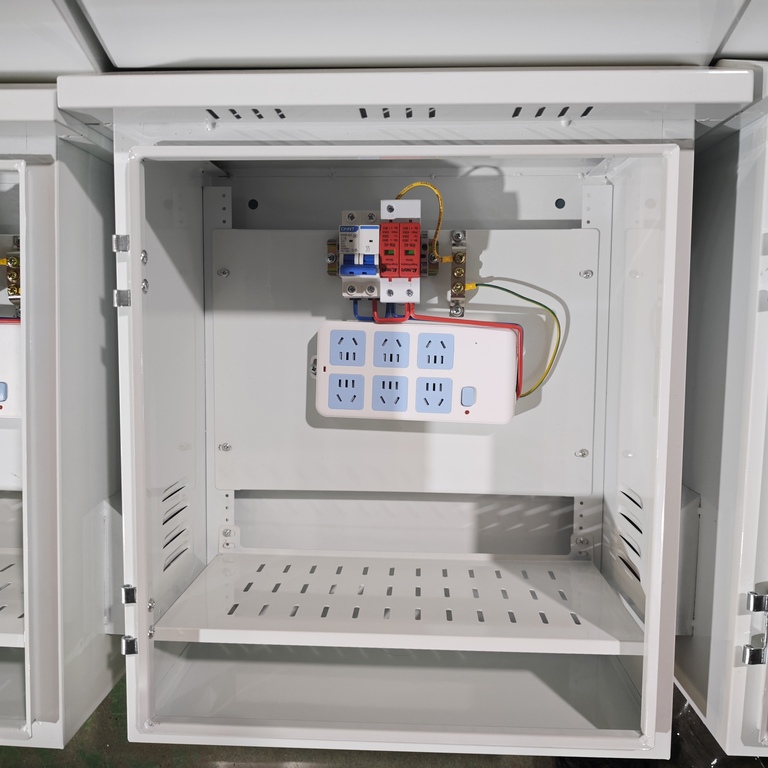

Η δεύτερη πραγματική φωτογραφία δείχνει τις εσωτερικές λεπτομέρειες ενός εξωτερικού αδιάβροχου κουτιού διανομής που έχει ολοκληρώσει την ηλεκτρική συναρμολόγηση. Τα εξαρτήματα μέσα στο κουτί είναι τακτοποιημένα σε μια ηλεκτρική αλυσίδα από πάνω προς τα κάτω. Ο μεγάλος αριθμός οπών εγκατάστασης που διατηρείται στην πίσω πλάκα επιτρέπει σε κάθε εξάρτημα να στερεώνεται απευθείας με μπουλόνια, καθιστώντας την αποσυναρμολόγηση, τη συναρμολόγηση και την καλωδίωση βολική και αποτελεσματική.

III. Σενάρια εφαρμογής εξωτερικών αδιάβροχων κιβωτίων διανομής

Οεξωτερικό αδιάβροχο κουτί διανομήςενσωματώνει διανομή ρεύματος, αντικεραυνική προστασία και παροχή ρεύματος εξοπλισμού και χρησιμοποιείται ευρέως στα ακόλουθα σενάρια:

Παρακολούθηση εξωτερικής ασφάλειας:Παρέχετε ενσωματωμένη τροφοδοσία και προστασία για τις κάμερες, τα συμπληρωματικά φώτα και τον εξοπλισμό δικτύου στους πόλους παρακολούθησης.

Έξυπνες μεταφορές:Τροφοδοσία για ντουλάπια ελέγχου σημάτων κυκλοφορίας σε διασταυρώσεις και κιβώτια ηλεκτρονικού αστυνομικού εξοπλισμού.

Σταθμοί βάσης επικοινωνίας:Τροφοδοσία και αντικεραυνική προστασία για εξοπλισμό εξωτερικού χώρου μικροσταθμών βάσης και σταθμών επαναλήπτη.

Έξυπνο εργοτάξιο:Κεντρικό κουτί παροχής ρεύματος για εξοπλισμό όπως τουρνικέ εισόδου και εξόδου εργοταξίου, παρακολούθηση σκόνης και επιτήρηση βίντεο.

IV. Η πλήρης διαδικασία κατασκευής ενός υπαίθριου κουτιού διανομής αδιάβροχο, από λαμαρίνα έως ηλεκτρική συναρμολόγηση

Δύο πραγματικές φωτογραφίες καταγράφουν δύο βασικούς κόμβους στη διαδικασία κατασκευής εξωτερικών κιβωτίων διανομής αδιάβροχων - τη μεγάλης κλίμακας μαζική παραγωγή κελυφών από λαμαρίνα και την ηλεκτρική συναρμολόγηση ολόκληρου του μηχανήματος. Ολόκληρη η διαδικασία ολοκληρώνεται στο εργοστάσιο της Ouyue Electric, από την κοπή, την κάμψη και τη συγκόλληση φύλλων μέχρι τη βαφή με σκόνη και τη βαφή, και στη συνέχεια μέχρι την εγκατάσταση εξαρτημάτων και τις εργοστασιακές δοκιμές. Ο χρόνος παράδοσης είναι ελεγχόμενος και η ποιότητα είναι ανιχνεύσιμη.

Χρειάζονται μόνο 7 ημέρες για την παραγωγή του τελικού προϊόντος αφού επιβεβαιωθούν τα σχέδια του προϊόντος. Είτε χρειάζεστε τυπική διαμόρφωση είτε μια προσαρμοσμένη ηλεκτρική λύση που βασίζεται στις απαιτήσεις του έργου, σας καλωσορίζουμε να στείλετε τις τεχνικές απαιτήσεις σας. Θα παρέχουμε προτάσεις λύσεων και προγραμματισμό δειγμάτων το συντομότερο δυνατό.
